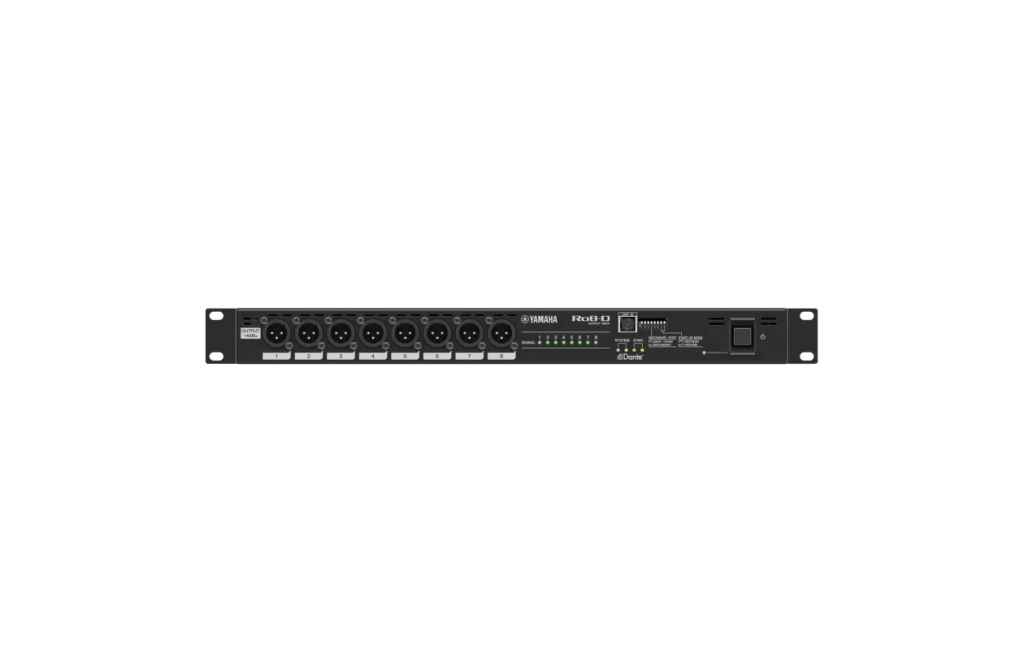

Усилители, AV-ресиверы Yamaha Ro8-D E

Серия CL дает уникальную производительность для любой аудиосистемы, сосредотачиваясь на достижении "чистого музыкального звучания". Коммутационные блоки серии R, работающие вместе с консолями CL, стремятся обеспечить самые высокие стандарты качества звука. Каждый аспект и деталь в конструкции, электрической схеме, питании, заземлении и компонентах тщательно прорабатывались для достижения максимальной производительности. Каждый этап разработки контролировался с упором на качество звучания, что привело к чистому музыкальному звуку.

Использование сетевого протокола Dante Audinate обеспечивает систему гибкостью и возможностью расширения. С каждой отдельной консолью серии CL можно легко подключить к восьми блокам реки входов/выходов, которые можно разместить там, где это необходимо. Возможность внедрения резервных линий делает систему надежной и устойчивой к сбоям в кабелях или других компонентах сети. Dante также поддерживает конфигурацию сети типа Daisy Chain без использования сетевых коммутаторов. С помощью Dante Controller на ПК можно легко настраивать патчи сетевых устройств.

Коммутационные блоки серии R поддерживают не только консоли серии CL, но и совместимы с другим профессиональным звуковым оборудованием Yamaha. Установка карты расширения Dante-MY16-AUD Mini-YGDAI от Audinate позволяет успешно интегрировать консоли M7CL, LS9, микширующую установку DME64N и другое профессиональное звуковое оборудование в сеть Dante с коммутационными блоками серии R. Кроме того, усилители Rio3224-D, Rio могут управляться непосредственно с консолями M7CL, LS9 и другими совместимыми моделями. Это позволяет создавать гибкие и расширяющиеся аудиосистемы с использованием продукции Yamaha.

Технические характеристики:

Основные:

Название модели: YAMAHA Ro8-D;

Серия: R;

Цвет: черный;

Тип прибора: модуль рекового устройства;

Частота дискретизации: 44.1 кГц: + 4.1667 процентов, +0.1 процента, -0.1 процента , -4.0 процента (плюс/минус 200 импульсов в минуту) / 48 кГц: +4.1667 процента, +0.1 процента, - 0.1 процента, - 0.1 процента плюс/минус 200 импульсов в минуту) / 88.2 кГц: +4.1667 процента, +0.1 процента, - 0.1 процента, - 4.0 процента (плюс/минус 200 импульсов в минуту) / 96 кГц: + 4.1667 процента, +0. процента, - 4.0 процента (плюс/минус 200 импульсов в минуту);

Задержка сигнала: менее 3 мс от входа INPUT к выходу OUTPUT, подключение CL5 через Dante, входная латентность Dante = 0,25 мс (один канал), частота дискретизации = 48 кГц;

Коэффициент нелинейных искажений: менее 0,05 процента, 20 Гц – 20 кГц при + 4 dBu на 600 Ом, частота дискретизации = 44,1 кГц, 48 кГц / менее 0,05 процента, 20 Гц – 40 кГц при +4 dB 600 Ом, Частота дискретизации = 88,2 кГц, 96 кГц, от входа INPUT к выходу OUTPUT, при чувствительности входа = мин.;

Диапазон воспроизводимых частот: +0,5, -,5 дБ, 20 Гц – 20 кГц, для выходного сигнала +4 dBu на 1 кГц, от входа INPUT к выходу OUTPUT, Частота дискретизации = 44,1 кГц, 48 кГц/+0 ,5, - 1,5 дБ, 20 Гц – 40 кГц, для выходного сигнала +4 dBu на 1 кГц, от входа INPUT к выходу OUTPUT, Частота дискретизации = 88,2 кГц, 96 кГц;

Динамический диапазон: Типовой 108 дБ, от входа INPUT к выходу OUTPUT, при чувствительности входа = мин.;

Перекрестные искажения: - 100 дБ, смежные каналы INPUT/OUTPUT, при чувствительности входа = мин.

Характеристики входного аналогового аудиосигнала:

Гейн: плюс 66дБ/- 6дБ (Rio1608-D, Ri8-D);

Входной терминал: INPUT 1-32 (Rio3224-D), 1-16 (Rio1608-D), 1-8 (Ri8-D);

Реальное полное сопротивление: 7.5 кОм;

Для использования при номинальном уровне: 50-600 Ом Mics, 600 Ом Lines;

Уровень входного сигнала (номинальный): - 62dBu (0.616 мВ)/плюс 10dBu (2.45 В);

Уровень входного сигнала (макс. до перегрузки): минус 42dBu (6.16 мВ)/плюс 30dBu (24.5В);

Разъем: Тип XLR-3-31 (семерические) х 1.

Характеристики выходного аналогового аудиосигнала:

Выходной терминал: OUTPUT 1-16 (Rio3224-D), 1-8 (Rio1608-D, Ro8-D);

Реальное полное сопротивление: 75 Ом;

Для использования при номинальном уровне: 600 Ом Lines;

Max.Уровень выходного сигнала Select SW*4: плюс 24 дБ (по умолчанию) / плюс18 дБ;

Уровень выходного сигнала (номинальный): плюс 4dBu (1.23 В)/минус 2dBu (616 мВ);

Уровень выходного сигнала (макс. до перегрузки): плюс 24dBu (12.3 В)/плюс 18dBu (6.16 В);

Разъем: Тип XLR-3-32 (семерические) х 1.

Характеристики цифрового входного и выходного аудиосигнала:

Разъемы: Primary/Secondary;

Формат: Dante;

Длина данных: 24 бита или 32 бита;

Протокол: 1000Base-T;

Audio: 24ch вход/32ch выход (Rio3224-D), 8ch вход/16ch выход (Rio1608-D), 8ch вход (Ri8-D), 8ch выход (Ro8-D);

Разъемы: etherCON Cat5e (Rio3224-D, Rio1608-D), RJ-45 (Ri8-D, Ro8-D).

Характеристики цифрового выходного аудиосигнала:

Терминал: AES/EBU OUT 1/2 – 7/8 х 1;

Формат: AES/EBU;

Длина данных: 24bit;

Уровень: RS422;

Разъем: Тип XLR-3-32 (семерические) х 2.

Прочее:

США/Канада: 120 В, 60 Гц, Япония: 100 В 50/60 Гц, Китай: 110-240 В, 50/60 Гц, Корея: 220 В, 60 Гц, прочие: 110 - 240 В, 50/60 Гц;

Потребляемая мощность: 35 Вт;
